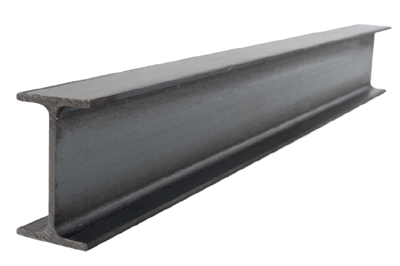

Wide Flange Beams |
||||||
Section Size and Weight per Foot |
Depth of Section in Inches |
Flange Width in Inches |
Flange Thickness in Inches |
Web Thickness in Inches |
Area in Square Inches |
|
4" x 13# |
4.16 | 4.060 | 0.345 | 0.280 | 3.83 | |
5" x 16# | 5.01 | 5.000 | 0.360 | 0.240 | 4.71 | |
5" x 19# | 5.15 | 5.030 | 0.430 | 0.270 | 5.56 | |
6" x 9# | 5.90 | 3.940 | 0.215 | 0.170 | 2.68 | |
6" x 12# | 6.03 | 4.000 | 0.280 | 0.230 | 3.55 | |
6" x 15# | 5.99 | 5.990 | 0.260 | 0.230 | 4.43 | |
6" x 16# | 6.28 | 4.030 | 0.405 | 0.260 | 4.74 | |
6" x 20# | 6.20 | 6.020 | 0.365 | 0.260 | 5.87 | |
6" x 25# | 6.38 | 6.080 | 0.455 | 0.320 | 7.34 | |
8" x 10# | 7.89 | 3.940 | 0.205 | 0.170 | 2.96 | |
8" x 13# | 7.99 | 4.000 | 0.255 | 0.230 | 3.84 | |
8" x 15# | 8.11 | 4.015 | 0.315 | 0.245 | 4.44 | |
8" x 18# | 8.14 | 5.250 | 0.330 | 0.230 | 5.26 | |
8" x 21# | 8.28 | 5.270 | 0.400 | 0.250 | 6.16 | |
8" x 24# | 7.93 | 6.495 | 0.400 | 0.245 | 7.08 | |
8" x 28# | 8.06 | 6.535 | 0.465 | 0.285 | 8.25 | |
8" x 31# | 8.00 | 7.995 | 0.435 | 0.285 | 9.13 | |
8" x 35# | 8.12 | 8.020 | 0.495 | 0.310 | 10.3 | |
8" x 40# | 8.25 | 8.070 | 0.560 | 0.360 | 11.7 | |
8" x 48# | 8.50 | 8.110 | 0.685 | 0.400 | 14.1 | |
8" x 58# | 8.75 | 8.220 | 0.810 | 0.510 | 17.1 | |
8" x 67# | 9.00 | 8.280 | 0.935 | 0.570 | 19.7 | |
10" x 12# | 9.87 | 3.960 | 0.210 | 0.190 | 3.54 | |
10" x 15# | 9.99 | 4.000 | 0.270 | 0.230 | 4.41 | |
10" x 17# | 10.11 | 4.010 | 0.330 | 0.240 | 4.99 | |
10" x 19# | 10.24 | 4.020 | 0.395 | 0.250 | 5.62 | |
10" x 22# | 10.17 | 5.750 | 0.360 | 0.240 | 6.49 | |
10" x 26# | 10.33 | 5.770 | 0.440 | 0.260 | 7.61 | |
10" x 30# | 10.47 | 5.810 | 0.510 | 0.300 | 8.84 | |
10" x 33# | 9.73 | 7.960 | 0.435 | 0.290 | 9.71 | |
10" x 39# | 9.92 | 7.985 | 0.530 | 0.315 | 11.5 | |
10" x 45# | 10.10 | 8.020 | 0.620 | 0.350 | 13.3 | |
10" x 49# | 9.98 | 10.000 | 0.560 | 0.340 | 14.4 | |
10" x 54# | 10.09 | 10.030 | 0.615 | 0.370 | 15.8 | |
10" x 60# | 10.22 | 10.080 | 0.680 | 0.420 | 17.6 | |
10" x 68# | 10.40 | 10.130 | 0.770 | 0.470 | 20.0 | |
10" x 77# | 10.60 | 10.190 | 0.870 | 0.530 | 22.6 | |
10" x 88# | 10.84 | 10.265 | 0.990 | 0.605 | 25.9 | |
10" x 100# | 11.10 | 10.340 | 1.120 | 0.680 | 29.4 | |
10" x 112# | 11.375 | 10.375 | 1.250 | 0.750 | 32.9 | |
12" x 14# | 11.91 | 3.970 | 0.225 | 0.200 | 4.16 | |
12" x 16# | 11.99 | 3.990 | 0.265 | 0.220 | 4.71 | |
12" x 19# | 12.16 | 4.005 | 0.350 | 0.235 | 5.57 | |
12" x 22# | 12.31 | 4.030 | 0.425 | 0.260 | 6.48 | |
12" x 26# | 12.22 | 6.490 | 0.380 | 0.230 | 7.65 | |
12" x 30# | 12.34 | 6.520 | 0.440 | 0.260 | 8.79 | |
12" x 35# | 12.50 | 6.560 | 0.520 | 0.300 | 10.3 | |
12" x 40# | 11.94 | 8.005 | 0.515 | 0.295 | 11.8 | |
12" x 45# | 12.06 | 8.045 | 0.575 | 0.335 | 13.2 | |
12" x 50# | 12.19 | 8.080 | 0.640 | 0.370 | 14.7 | |
12" x 53# | 12.06 | 9.995 | 0.575 | 0.345 | 15.6 | |
12" x 58# | 12.19 | 10.010 | 0.640 | 0.360 | 17.0 | |
12" x 65# | 12.12 | 12.000 | 0.605 | 0.390 | 19.1 | |
12" x 72# | 12.25 | 12.040 | 0.670 | 0.430 | 21.1 | |
12" x 79# | 12.38 | 12.080 | 0.735 | 0.470 | 23.2 | |
12" x 87# | 12.53 | 12.125 | 0.810 | 0.515 | 25.6 | |
12" x 96# | 12.71 | 12.160 | 0.900 | 0.550 | 28.2 | |
12" x 106# | 12.89 | 12.220 | 0.990 | 0.610 | 31.2 | |
12" x 120# | 13.125 | 12.375 | 1.125 | 0.6875 | 35.3 | |
14" x 22# | 13.74 | 5.000 | 0.335 | 0.230 | 6.49 | |
14" x 26# | 13.91 | 5.025 | 0.420 | 0.255 | 7.69 | |
14" x 30# | 13.84 | 6.730 | 0.385 | 0.270 | 8.85 | |
14" x 34# | 13.98 | 6.745 | 0.455 | 0.285 | 10.0 | |
14" x 38# | 14.10 | 6.770 | 0.515 | 0.310 | 11.2 | |
14" x 43# | 13.66 | 7.995 | 0.530 | 0.305 | 12.6 | |
14" x 48# | 13.79 | 8.030 | 0.595 | 0.340 | 14.1 | |
14" x 53# | 13.92 | 8.060 | 0.660 | 0.370 | 15.6 | |
14" x 61# | 13.89 | 9.995 | 0.645 | 0.375 | 17.9 | |
14" x 68# | 14.04 | 10.035 | 0.720 | 0.415 | 20.0 | |
14" x 74# | 14.17 | 10.070 | 0.785 | 0.450 | 21.8 | |
14" x 82# | 14.31 | 10.130 | 0.855 | 0.510 | 24.1 | |
14" x 90# | 14.02 | 14.520 | 0.710 | 0.440 | 26.5 | |
14" x 99# | 14.16 | 14.565 | 0.780 | 0.485 | 29.1 | |
14" x 109# | 14.32 | 14.605 | 0.860 | 0.525 | 32.0 | |
14" x 120# | 14.48 | 14.670 | 0.940 | 0.590 | 35.3 | |
14" x 132# | 14.625 | 14.750 | 1.000 | 0.625 | 38.8 | |
14" x 145# | 14.75 | 15.500 | 1.0625 | 0.6875 | 42.7 | |
16" x 26# | 15.69 | 5.500 | 0.345 | 0.250 | 7.68 | |
16" x 31# | 15.88 | 5.525 | 0.440 | 0.275 | 9.12 | |
16" x 36# | 15.86 | 6.985 | 0.430 | 0.295 | 10.6 | |
16" x 40# | 16.01 | 6.995 | 0.505 | 0.305 | 11.8 | |
16" x 45# | 16.13 | 7.035 | 0.565 | 0.345 | 13.3 | |
16" x 50# | 16.26 | 7.070 | 0.630 | 0.380 | 14.7 | |
16" x 57# | 16.43 | 7.120 | 0.715 | 0.430 | 16.8 | |
16" x 67# | 16.33 | 10.235 | 0.665 | 0.395 | 19.7 | |
16" x 77# | 16.52 | 10.295 | 0.760 | 0.455 | 22.6 | |
16" x 89# | 16.75 | 10.365 | 0.875 | 0.525 | 26.2 | |
16" x 100# | 16.97 | 10.425 | 0.985 | 0.585 | 29.4 | |
